Raymond Muelles de troquel

Esquema técnico - Raymond Muelles de troquel

Si hace su pedido de lunes a jueves antes de las 15:30 y el viernes antes de las 14:45, le enviaremos su pedido el mismo día con una entrega prevista de 2 a 4 días. Esto se aplica a todos los muelles de torsión en stock

Consulte los descuentos por volumen y los precios haciendo clic en la cesta de la compra junto al producto en cuestión.

Utilice las barras deslizantes que encontrará a continuación para navegar por nuestra gran selección de muelles para troquel Raymond de forma rápida y sencilla.

¿Qué es un muelle para troquel Raymond?


Los muelles para troquel funcionan como los muelles de compresión convencionales. Cuanto más se comprimen, más energía liberan. Un muelle para troquel se fabrica con un alambre de muelle rectangular, lo que proporciona más fuerza que el alambre de muelle redondo ordinario.

Gracias a la forma rectangular y al exclusivo recubrimiento del alambre, los muelles para troquel Raymond pueden soportar grandes cargas. La serie de muelles para troquel Raymond se fabrica con una aleación de cromo-vanadio extremadamente resistente conforme a la norma DIN-17225 (SAE 6150). A continuación, el alambre se somete a un proceso de granallado y a un tratamiento térmico para aumentar la resistencia a la tracción y la durabilidad.

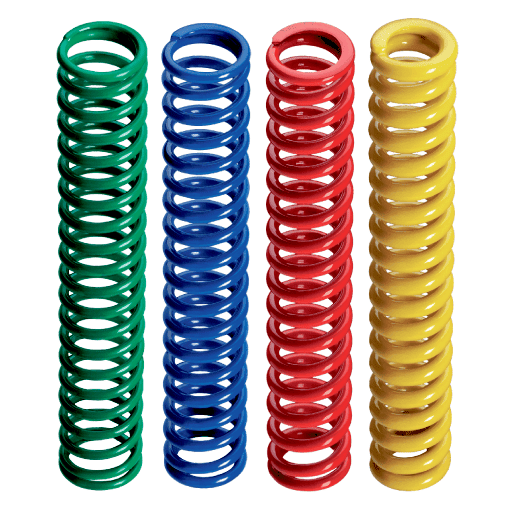

La característico de los muelles para troquel es que generan una fuerza significativa y tienen una carrera corta. Prácticamente todos los tamaños de muelles para troquel se dividen en 4 categorías de colores basadas en la fuerza y la carrera. Encontrará los grupos de colores debajo de la tabla.

Tenga en cuenta que la codificación por colores de los muelles Raymond y los muelles de troquel ISO no es la misma.

Cuadro de información
Orificio mín. (Dh): 10,00 mm - 63,00 mm
Eje máx. (Dd): 5,00 mm - 38,00 mm
Longitud sin carga (L0): 25,00 mm - 305,00 mm
Constante del muelle (r): 1,10 N/mm - 709,00 N/mm



Cuadro de información
Orificio mín. (Dh): 9,53 mm - 50,80 mm
Eje máx. (Dd): 4,75 mm - 25,40 mm
Longitud sin carga (L0): 25,40 mm - 304,80 mm
Constante del muelle (r): 1,10 N/mm - 668,00 N/mm
