Muelles de fuerza constante
Este tipo de muelle de fuerza constante se fabrica con bandas de acero inoxidable (tipo 301). Así, los muelles mantendrán una fuerza constante en toda su extensión. La fuerza será diferente dependiendo de si se mide en el movimiento hacia fuera de la banda o en el movimiento hacia dentro. Se recomienda que al menos 1 vuelta y media del espiral permanezca en el mandril cuando se estire totalmente.
Comprar por
Opciones de compra

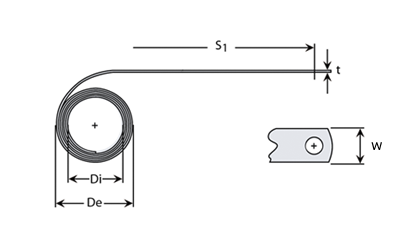

| Ver precios - Añadir al carrito | Di Diámetro interno (mm) |
De Diámetro externo (mm) |
Fn Carga máxima en N en Ln (N) |
t Grosor del material (mm) |
W Anchura banda (mm) |
S1 Tracción (mm) |
Ciclos de vida útil (Piezas) |
hm Orificio para acoplamiento (mm) |
Material | Nº de stock | Stock | Esquema técnico | Leer más | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5,50 | 7,60 | 1,70 | 0,08 | 4,75 | 269,00 | 4.000,00 | 2,40 | Acero inoxidable 301 | CF012-0038 |
|
|||||
| 7,50 | 10,50 | 2,90 | 0,10 | 6,35 | 333,00 | 4.000,00 | 3,30 | Acero inoxidable 301 | CF015-0065 |
|
|||||
| 7,75 | 10,50 | 2,20 | 0,10 | 4,75 | 333,00 | 4.000,00 | 2,40 | Acero inoxidable 301 | CF015-0049 |
|
|||||
| 8,25 | 10,75 | 3,70 | 0,10 | 7,90 | 333,00 | 4.000,00 | 3,30 | Acero inoxidable 301 | CF015-0083 |
|
|||||
| 9,00 | 11,50 | 2,20 | 0,10 | 6,35 | 305,00 | 4.000,00 | 3,30 | Acero inoxidable 301 | CF015-0050 |
|
|||||
| 9,50 | 12,75 | 4,60 | 0,13 | 7,90 | 372,00 | 4.000,00 | 3,30 | Acero inoxidable 301 | CF017-0103 |
|
|||||
| 10,67 | 14,00 | 3,34 | 0,13 | 7,87 | 381,00 | 4.000,00 | 3,30 | Acero inoxidable 301 | CF018-0075 |
|
|||||
| 11,00 | 15,50 | 6,60 | 0,15 | 9,50 | 536,00 | 4.000,00 | 5,00 | Acero inoxidable 301 | CF024-0148 |
|
|||||
| 11,00 | 15,50 | 8,80 | 0,15 | 12,70 | 557,00 | 4.000,00 | 5,00 | Acero inoxidable 301 | CF025-0198 |
|
|||||
| 13,00 | 16,50 | 4,98 | 0,15 | 9,40 | 457,00 | 4.000,00 | 3,30 | Acero inoxidable 301 | CF022-0112 |
|
- CF012-0038En stock: 157
Di - Diámetro interno (mm) 5,50De - Diámetro externo (mm) 7,60Fn - Carga máxima en N en Ln (N) 1,70t - Grosor del material (mm) 0,08W - Anchura banda (mm) 4,75S1 - Tracción (mm) 269,00Ciclos de vida útil - (Piezas) 4.000,00hm - Orificio para acoplamiento (mm) 2,40Material Acero inoxidable 301
- CF015-0065En stock: 164
Di - Diámetro interno (mm) 7,50De - Diámetro externo (mm) 10,50Fn - Carga máxima en N en Ln (N) 2,90t - Grosor del material (mm) 0,10W - Anchura banda (mm) 6,35S1 - Tracción (mm) 333,00Ciclos de vida útil - (Piezas) 4.000,00hm - Orificio para acoplamiento (mm) 3,30Material Acero inoxidable 301
- CF015-0049En stock: 152
Di - Diámetro interno (mm) 7,75De - Diámetro externo (mm) 10,50Fn - Carga máxima en N en Ln (N) 2,20t - Grosor del material (mm) 0,10W - Anchura banda (mm) 4,75S1 - Tracción (mm) 333,00Ciclos de vida útil - (Piezas) 4.000,00hm - Orificio para acoplamiento (mm) 2,40Material Acero inoxidable 301
- CF015-0083En stock: 189
Di - Diámetro interno (mm) 8,25De - Diámetro externo (mm) 10,75Fn - Carga máxima en N en Ln (N) 3,70t - Grosor del material (mm) 0,10W - Anchura banda (mm) 7,90S1 - Tracción (mm) 333,00Ciclos de vida útil - (Piezas) 4.000,00hm - Orificio para acoplamiento (mm) 3,30Material Acero inoxidable 301
- CF015-0050En stock: 212
Di - Diámetro interno (mm) 9,00De - Diámetro externo (mm) 11,50Fn - Carga máxima en N en Ln (N) 2,20t - Grosor del material (mm) 0,10W - Anchura banda (mm) 6,35S1 - Tracción (mm) 305,00Ciclos de vida útil - (Piezas) 4.000,00hm - Orificio para acoplamiento (mm) 3,30Material Acero inoxidable 301
- CF017-0103En stock: 127
Di - Diámetro interno (mm) 9,50De - Diámetro externo (mm) 12,75Fn - Carga máxima en N en Ln (N) 4,60t - Grosor del material (mm) 0,13W - Anchura banda (mm) 7,90S1 - Tracción (mm) 372,00Ciclos de vida útil - (Piezas) 4.000,00hm - Orificio para acoplamiento (mm) 3,30Material Acero inoxidable 301
- CF018-0075En stock: 215
Di - Diámetro interno (mm) 10,67De - Diámetro externo (mm) 14,00Fn - Carga máxima en N en Ln (N) 3,34t - Grosor del material (mm) 0,13W - Anchura banda (mm) 7,87S1 - Tracción (mm) 381,00Ciclos de vida útil - (Piezas) 4.000,00hm - Orificio para acoplamiento (mm) 3,30Material Acero inoxidable 301
- CF024-0148En stock: 135
Di - Diámetro interno (mm) 11,00De - Diámetro externo (mm) 15,50Fn - Carga máxima en N en Ln (N) 6,60t - Grosor del material (mm) 0,15W - Anchura banda (mm) 9,50S1 - Tracción (mm) 536,00Ciclos de vida útil - (Piezas) 4.000,00hm - Orificio para acoplamiento (mm) 5,00Material Acero inoxidable 301
- CF025-0198En stock: 50
Di - Diámetro interno (mm) 11,00De - Diámetro externo (mm) 15,50Fn - Carga máxima en N en Ln (N) 8,80t - Grosor del material (mm) 0,15W - Anchura banda (mm) 12,70S1 - Tracción (mm) 557,00Ciclos de vida útil - (Piezas) 4.000,00hm - Orificio para acoplamiento (mm) 5,00Material Acero inoxidable 301
- CF022-0112En stock: 218
Di - Diámetro interno (mm) 13,00De - Diámetro externo (mm) 16,50Fn - Carga máxima en N en Ln (N) 4,98t - Grosor del material (mm) 0,15W - Anchura banda (mm) 9,40S1 - Tracción (mm) 457,00Ciclos de vida útil - (Piezas) 4.000,00hm - Orificio para acoplamiento (mm) 3,30Material Acero inoxidable 301
Material
Banda de acero inoxidable, tipo 301
Temperatura de servicio entre -200 ºC y +200 ºC
Tolerancias
Di diámetro interno: +/- 15%
De diámetro externo: +/- 15%
Fn fuerza máx.: +/- 20% medida durante el movimiento hacia fuera.
Descripción
Este tipo de muelles de fuerza constante están fabricados con bandas de acero inoxidable (tipo 301) y al tirar de ellos, los muelles tendrán un arrastre contante en todo su rango. La fuerza será diferente, dependiendo de si se mide en el movimiento hacia fuera de la banda o en el movimiento hacia dentro. Se recomienda que al menos 1 vuelta y media de la espiral permanezca en el eje cuando se estire totalmente.
