Muelles de compresión ondulados

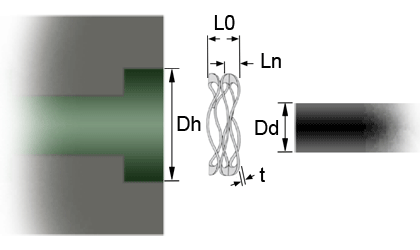

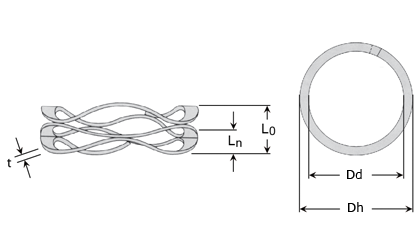

Dibujo técnico - Muelles de compresión ondulados

Los muelles de compresión de ondulación múltiple han sido diseñados para ser utilizados en construcciones en las que no se pueden utilizar muelles de compresión "normales" debido a problemas de espacio en términos de longitud. Tenemos más de 100 tamaños distintos en stock, listos para enviar. Esta serie solo está disponible en acero inoxidable.

Comprar por
Opciones de compra
L0 - Longitud sin carga (mm)
Ln - Longitud máx. con carga (mm)
Sn - Recorrido máximo (mm)
Fn - Carga máxima en N en Ln (N)
R - Constante del muelle (N/mm)
t - Grosor (mm)
Dd - Eje máx. (mm)
Dh - Orificio mín. (mm)

Artículos 1-10 de 110

por página
Fijar Dirección Descendente
Dd
Eje máx. (mm)
Dh
Orificio mín. (mm)
t
Grosor (mm)
L0
Longitud sin carga (mm)
Ln
Longitud máx. con carga (mm)
Sn
Recorrido máximo (mm)
Fn
Carga máxima en N en Ln (N)
R
Constante del muelle (N/mm)
Nº de stock Esquema técnico Comparar Leer más 3D CAD Stock Ver precios - Añadir al carrito
26,20 34,90 0,3 12,7 3,28 9,42 66,7 7 MW1375-0500-15S MW1375-0500-15S -
26,20 34,90 0,3 17,8 4,55 13,25 66,7 5,1 MW1375-0700-15S MW1375-0700-15S -
26,20 34,90 0,4 12,7 6,1 6,6 111,2 16,8 MW1375-0500-25S MW1375-0500-25S -
26,20 34,90 0,4 17,8 8,64 9,16 111,2 12,1 MW1375-0700-25S MW1375-0700-25S -
26,20 34,90 0,5 7,6 3,78 3,82 155,7 40,6 MW1375-0300-35S MW1375-0300-35S -
26,20 34,90 0,5 12,7 6,27 6,43 155,7 24,2 MW1375-0500-35S MW1375-0500-35S -
6,40 9,50 0,2 3,8 1,58 2,22 17,8 7,9 MW0375-0150-04S MW0375-0150-04S -
6,40 9,50 0,2 8,9 3,81 5,09 17,8 3,5 MW0375-0350-04S MW0375-0350-04S -
6,40 9,50 0,3 3,8 2,06 1,74 31,1 17,7 MW0375-0150-07S MW0375-0150-07S -
6,40 9,50 0,3 6,4 3,68 2,72 31,1 11,7 MW0375-0250-07S MW0375-0250-07S -
  1. MW1375-0500-15S
    En stock: 32
    Dd - Eje máx. (mm) 26,20
    Dh - Orificio mín. (mm) 34,90
    t - Grosor (mm) 0,3
    L0 - Longitud sin carga (mm) 12,7
    Ln - Longitud máx. con carga (mm) 3,28
    Sn - Recorrido máximo (mm) 9,42
    Fn - Carga máxima en N en Ln (N) 66,7
    R - Constante del muelle (N/mm) 7
  2. MW1375-0700-15S
    En stock: 43
    Dd - Eje máx. (mm) 26,20
    Dh - Orificio mín. (mm) 34,90
    t - Grosor (mm) 0,3
    L0 - Longitud sin carga (mm) 17,8
    Ln - Longitud máx. con carga (mm) 4,55
    Sn - Recorrido máximo (mm) 13,25
    Fn - Carga máxima en N en Ln (N) 66,7
    R - Constante del muelle (N/mm) 5,1
  3. MW1375-0500-25S
    En stock: 47
    Dd - Eje máx. (mm) 26,20
    Dh - Orificio mín. (mm) 34,90
    t - Grosor (mm) 0,4
    L0 - Longitud sin carga (mm) 12,7
    Ln - Longitud máx. con carga (mm) 6,1
    Sn - Recorrido máximo (mm) 6,6
    Fn - Carga máxima en N en Ln (N) 111,2
    R - Constante del muelle (N/mm) 16,8
  4. MW1375-0700-25S
    En stock: 45
    Dd - Eje máx. (mm) 26,20
    Dh - Orificio mín. (mm) 34,90
    t - Grosor (mm) 0,4
    L0 - Longitud sin carga (mm) 17,8
    Ln - Longitud máx. con carga (mm) 8,64
    Sn - Recorrido máximo (mm) 9,16
    Fn - Carga máxima en N en Ln (N) 111,2
    R - Constante del muelle (N/mm) 12,1
  5. MW1375-0300-35S
    En stock: 50
    Dd - Eje máx. (mm) 26,20
    Dh - Orificio mín. (mm) 34,90
    t - Grosor (mm) 0,5
    L0 - Longitud sin carga (mm) 7,6
    Ln - Longitud máx. con carga (mm) 3,78
    Sn - Recorrido máximo (mm) 3,82
    Fn - Carga máxima en N en Ln (N) 155,7
    R - Constante del muelle (N/mm) 40,6
  6. MW1375-0500-35S
    En stock: 46
    Dd - Eje máx. (mm) 26,20
    Dh - Orificio mín. (mm) 34,90
    t - Grosor (mm) 0,5
    L0 - Longitud sin carga (mm) 12,7
    Ln - Longitud máx. con carga (mm) 6,27
    Sn - Recorrido máximo (mm) 6,43
    Fn - Carga máxima en N en Ln (N) 155,7
    R - Constante del muelle (N/mm) 24,2
  7. MW0375-0150-04S
    En stock: 21
    Dd - Eje máx. (mm) 6,40
    Dh - Orificio mín. (mm) 9,50
    t - Grosor (mm) 0,2
    L0 - Longitud sin carga (mm) 3,8
    Ln - Longitud máx. con carga (mm) 1,58
    Sn - Recorrido máximo (mm) 2,22
    Fn - Carga máxima en N en Ln (N) 17,8
    R - Constante del muelle (N/mm) 7,9
  8. MW0375-0350-04S
    En stock: 13
    Dd - Eje máx. (mm) 6,40
    Dh - Orificio mín. (mm) 9,50
    t - Grosor (mm) 0,2
    L0 - Longitud sin carga (mm) 8,9
    Ln - Longitud máx. con carga (mm) 3,81
    Sn - Recorrido máximo (mm) 5,09
    Fn - Carga máxima en N en Ln (N) 17,8
    R - Constante del muelle (N/mm) 3,5
  9. MW0375-0150-07S
    En stock: 33
    Dd - Eje máx. (mm) 6,40
    Dh - Orificio mín. (mm) 9,50
    t - Grosor (mm) 0,3
    L0 - Longitud sin carga (mm) 3,8
    Ln - Longitud máx. con carga (mm) 2,06
    Sn - Recorrido máximo (mm) 1,74
    Fn - Carga máxima en N en Ln (N) 31,1
    R - Constante del muelle (N/mm) 17,7
  10. MW0375-0250-07S
    En stock: 14
    Dd - Eje máx. (mm) 6,40
    Dh - Orificio mín. (mm) 9,50
    t - Grosor (mm) 0,3
    L0 - Longitud sin carga (mm) 6,4
    Ln - Longitud máx. con carga (mm) 3,68
    Sn - Recorrido máximo (mm) 2,72
    Fn - Carga máxima en N en Ln (N) 31,1
    R - Constante del muelle (N/mm) 11,7

Artículos 1-10 de 110

por página
Fijar Dirección Descendente
Material

Acero inoxidable 17-7PH WERKSTOFF Nº 1.4542
Temperatura de servicio entre -200 ºC y +340 ºC

Otros

Los muelles de compresión ondulados están diseñados para su uso en aplicaciones donde los problemas de espacio (longitud) no permitan la opción de usar un muelle de compresión "normal".
