Muelles de compresión cónicos

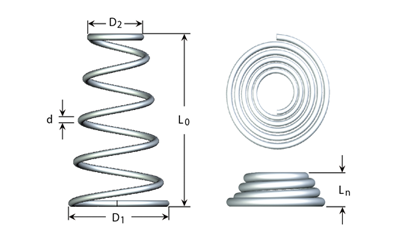

Dibujo técnico - Muelles de compresión cónicos

Esta serie de muelles cónicos es ideal cuando la estabilidad y una longitud de compresión corta son importantes. La forma cónica proporciona una estabilidad excelente en un extremo, además de más recorrido que los muelles de compresión. Tenemos unos 100 tamaños de muelles de compresión cónicos distintos en stock, listos para enviar. Solo tenemos muelles cónicos de acero inoxidable.

Le recomendamos que utiliza un máximo del 75% de Sn.

Comprar por
Opciones de compra
d - Diámetro del alambre (mm)
L0 - Longitud sin carga (mm)
Ln - Longitud máx. con carga (mm)
Sn - Recorrido máximo (mm)
Fn - Carga máxima en N en Ln (N)
Nt - Bobinas en total (Piezas)
D1 - Diámetro externo extremo grande (mm)
D2 - Diá. ext. extremo pequeño (mm)
50% - de L0 (N)

Artículos 1-10 de 100

por página
Fijar Dirección Descendente
d
Diámetro del alambre (mm)
L0
Longitud sin carga (mm)
Ln
Longitud máx. con carga (mm)
Sn
Recorrido máximo (mm)
Fn
Carga máxima en N en Ln (N)
Nt
Bobinas en total (Piezas)
D1
Diámetro externo extremo grande (mm)
D2
Diá. ext. extremo pequeño (mm)
50%
de L0 (N)
Nº de stock Esquema técnico Comparar Leer más 3D CAD Stock Ver precios - Añadir al carrito
0,66 19,05 1,32 17,73 6,05 5,25 15,24 9,53 3,25 A600-026-075 A600-026-075 976
0,66 25,40 1,32 24,08 7,03 5,00 15,24 8,71 3,74 A600-026-100 A600-026-100 33
0,66 31,75 1,32 30,43 8,54 6,75 15,24 7,92 4,45 A600-026-125 A600-026-125 18
0,74 6,35 1,48 4,87 13,97 4,50 10,67 5,54 9,07 A420-029-025 A420-029-025 20
0,74 6,35 1,48 4,87 23,53 4,50 9,00 3,18 15,35 A360-029-025 A360-029-025 87
0,74 7,92 1,48 6,44 11,08 4,00 12,19 7,14 6,81 A480-029-031 A480-029-031 18
0,74 7,92 1,48 6,44 16,37 4,75 10,67 4,75 10,05 A420-029-031 A420-029-031 113
0,74 9,53 1,48 8,05 12,01 4,75 12,19 6,35 7,07 A480-029-037 A480-029-037 13
0,74 9,53 1,48 8,05 18,82 5,00 10,67 3,96 11,12 A420-029-037 A420-029-037 47
0,74 12,70 1,48 11,22 15,12 5,75 12,19 5,54 8,58 A480-029-050 A480-029-050 5
  1. A600-026-075
    En stock: 976
    d - Diámetro del alambre (mm) 0,66
    L0 - Longitud sin carga (mm) 19,05
    Ln - Longitud máx. con carga (mm) 1,32
    Sn - Recorrido máximo (mm) 17,73
    Fn - Carga máxima en N en Ln (N) 6,05
    Nt - Bobinas en total (Piezas) 5,25
    D1 - Diámetro externo extremo grande (mm) 15,24
    D2 - Diá. ext. extremo pequeño (mm) 9,53
    50% - de L0 (N) 3,25
  2. A600-026-100
    En stock: 33
    d - Diámetro del alambre (mm) 0,66
    L0 - Longitud sin carga (mm) 25,40
    Ln - Longitud máx. con carga (mm) 1,32
    Sn - Recorrido máximo (mm) 24,08
    Fn - Carga máxima en N en Ln (N) 7,03
    Nt - Bobinas en total (Piezas) 5,00
    D1 - Diámetro externo extremo grande (mm) 15,24
    D2 - Diá. ext. extremo pequeño (mm) 8,71
    50% - de L0 (N) 3,74
  3. A600-026-125
    En stock: 18
    d - Diámetro del alambre (mm) 0,66
    L0 - Longitud sin carga (mm) 31,75
    Ln - Longitud máx. con carga (mm) 1,32
    Sn - Recorrido máximo (mm) 30,43
    Fn - Carga máxima en N en Ln (N) 8,54
    Nt - Bobinas en total (Piezas) 6,75
    D1 - Diámetro externo extremo grande (mm) 15,24
    D2 - Diá. ext. extremo pequeño (mm) 7,92
    50% - de L0 (N) 4,45
  4. A420-029-025
    En stock: 20
    d - Diámetro del alambre (mm) 0,74
    L0 - Longitud sin carga (mm) 6,35
    Ln - Longitud máx. con carga (mm) 1,48
    Sn - Recorrido máximo (mm) 4,87
    Fn - Carga máxima en N en Ln (N) 13,97
    Nt - Bobinas en total (Piezas) 4,50
    D1 - Diámetro externo extremo grande (mm) 10,67
    D2 - Diá. ext. extremo pequeño (mm) 5,54
    50% - de L0 (N) 9,07
  5. A360-029-025
    En stock: 87
    d - Diámetro del alambre (mm) 0,74
    L0 - Longitud sin carga (mm) 6,35
    Ln - Longitud máx. con carga (mm) 1,48
    Sn - Recorrido máximo (mm) 4,87
    Fn - Carga máxima en N en Ln (N) 23,53
    Nt - Bobinas en total (Piezas) 4,50
    D1 - Diámetro externo extremo grande (mm) 9,00
    D2 - Diá. ext. extremo pequeño (mm) 3,18
    50% - de L0 (N) 15,35
  6. A480-029-031
    En stock: 18
    d - Diámetro del alambre (mm) 0,74
    L0 - Longitud sin carga (mm) 7,92
    Ln - Longitud máx. con carga (mm) 1,48
    Sn - Recorrido máximo (mm) 6,44
    Fn - Carga máxima en N en Ln (N) 11,08
    Nt - Bobinas en total (Piezas) 4,00
    D1 - Diámetro externo extremo grande (mm) 12,19
    D2 - Diá. ext. extremo pequeño (mm) 7,14
    50% - de L0 (N) 6,81
  7. A420-029-031
    En stock: 113
    d - Diámetro del alambre (mm) 0,74
    L0 - Longitud sin carga (mm) 7,92
    Ln - Longitud máx. con carga (mm) 1,48
    Sn - Recorrido máximo (mm) 6,44
    Fn - Carga máxima en N en Ln (N) 16,37
    Nt - Bobinas en total (Piezas) 4,75
    D1 - Diámetro externo extremo grande (mm) 10,67
    D2 - Diá. ext. extremo pequeño (mm) 4,75
    50% - de L0 (N) 10,05
  8. A480-029-037
    En stock: 13
    d - Diámetro del alambre (mm) 0,74
    L0 - Longitud sin carga (mm) 9,53
    Ln - Longitud máx. con carga (mm) 1,48
    Sn - Recorrido máximo (mm) 8,05
    Fn - Carga máxima en N en Ln (N) 12,01
    Nt - Bobinas en total (Piezas) 4,75
    D1 - Diámetro externo extremo grande (mm) 12,19
    D2 - Diá. ext. extremo pequeño (mm) 6,35
    50% - de L0 (N) 7,07
  9. A420-029-037
    En stock: 47
    d - Diámetro del alambre (mm) 0,74
    L0 - Longitud sin carga (mm) 9,53
    Ln - Longitud máx. con carga (mm) 1,48
    Sn - Recorrido máximo (mm) 8,05
    Fn - Carga máxima en N en Ln (N) 18,82
    Nt - Bobinas en total (Piezas) 5,00
    D1 - Diámetro externo extremo grande (mm) 10,67
    D2 - Diá. ext. extremo pequeño (mm) 3,96
    50% - de L0 (N) 11,12
  10. A480-029-050
    En stock: 5
    d - Diámetro del alambre (mm) 0,74
    L0 - Longitud sin carga (mm) 12,70
    Ln - Longitud máx. con carga (mm) 1,48
    Sn - Recorrido máximo (mm) 11,22
    Fn - Carga máxima en N en Ln (N) 15,12
    Nt - Bobinas en total (Piezas) 5,75
    D1 - Diámetro externo extremo grande (mm) 12,19
    D2 - Diá. ext. extremo pequeño (mm) 5,54
    50% - de L0 (N) 8,58

Artículos 1-10 de 100

por página
Fijar Dirección Descendente
Material

Acero inoxidable:
DIN 17224 AISI 302 WERKSTOFF Nº 1.4310
Temperatura de servicio entre -200 ºC y +250 ºC

Dirección de bobinado

Normalmente, hacia el lado derecho

Otros

Esta serie de muelles de compresión cónicos está diseñada para ofrecer un recorrido que abarca una altura (Ln) de 2 x grosor del alambre. La constante del muelle es lineal debido a la inclinación variable.

Los extremos se han rematado sin rectificado.

Si los muelles se comprimen hasta Ln, se deformarán. No volverán a su longitud original, L0. Todos los muelles de compresión se deforman más o menos en función de su recorrido.

Recomendamos que utiliza un máximo del 75% de Sn.

Calcule siempre las dimensiones de un muelle de forma que proporcione la fuerza y recorridos deseados con el menor esfuerzo posible. De este modo, se prolongará la vida útil del muelle. La aplicación de una carga máxima sobre el muelle acortará su vida útil y provocará su deformación permanente.
