Muelles de amarre - Acero inoxidable

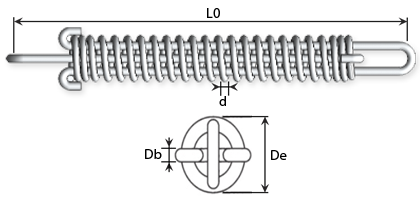

Dibujo técnico - Muelles de amarre

Muelles de amarre de entrega rápida!
Todos los muelles de amarre están en stock, y se pueden entregar al día siguiente. ¡Compre sus muelles de amarre en nuestra tienda en línea ahora mismo!

Un muelle de amarre está formado por un muelle de compresión y dos soportes. Con un soporte a cada extremo, el muelle de compresión se convierte en un muelle de extensión. Los soportes son más fuertes que los bucles de los muelles de extensión normales. Sin embargo, necesitan más espacio y son bastante más caros.


Comprar por
Opciones de compra
d - Diámetro del alambre (mm)
De - Diámetro externo (mm)
L0 - Longitud sin carga (mm)
Ln - Longitud máx. con carga (mm)
Sn - Recorrido máximo (mm)
Fn - Carga máxima en N en Ln (N)
R - Constante del muelle (N/mm)
db - Bucles de alambre (mm)

Artículos 1-10 de 20

Página
por página
Fijar Dirección Descendente
d
Diámetro del alambre (mm)
De
Diámetro externo (mm)
L0
Longitud sin carga (mm)
Ln
Longitud máx. con carga (mm)
Sn
Recorrido máximo (mm)
Fn
Carga máxima en N en Ln (N)
R
Constante del muelle (N/mm)
db
Bucles de alambre (mm)
Nº de stock Esquema técnico Comparar Leer más 3D CAD Stock Ver precios - Añadir al carrito
1,00 7,30 40,00 49,60 9,60 39,60 4,11 1,00 BF-10980 BF-10980 9
1,00 7,30 50,00 64,00 14,00 39,20 2,79 1,00 BF-10981 BF-10981 6
1,00 7,30 60,00 75,40 15,40 23,90 1,55 1,00 BF-10982 BF-10982 6
1,60 14,10 80,00 114,00 3,40 117,00 3,45 1,60 BF-10983 BF-10983 7
1,60 14,10 100,00 150,00 50,00 119,00 2,34 1,60 BF-10984 BF-10984 3
1,60 14,10 125,00 201,00 76,00 121,00 1,58 1,60 BF-10985 BF-10985 5
2,00 22,00 150,00 218,00 68,00 141,00 2,05 2,00 BF-10986 BF-10986 6
2,00 22,00 175,00 275,00 100,00 140,00 1,40 2,00 BF-10987 BF-10987 7
2,00 22,00 200,00 306,00 106,00 119,00 1,12 2,00 BF-10988 BF-10988 3
2,00 22,00 225,00 375,00 150,00 141,00 0,94 2,00 BF-10989 BF-10989 7
  1. BF-10980
    En stock: 9
    d - Diámetro del alambre (mm) 1,00
    De - Diámetro externo (mm) 7,30
    L0 - Longitud sin carga (mm) 40,00
    Ln - Longitud máx. con carga (mm) 49,60
    Sn - Recorrido máximo (mm) 9,60
    Fn - Carga máxima en N en Ln (N) 39,60
    R - Constante del muelle (N/mm) 4,11
    db - Bucles de alambre (mm) 1,00
  2. BF-10981
    En stock: 6
    d - Diámetro del alambre (mm) 1,00
    De - Diámetro externo (mm) 7,30
    L0 - Longitud sin carga (mm) 50,00
    Ln - Longitud máx. con carga (mm) 64,00
    Sn - Recorrido máximo (mm) 14,00
    Fn - Carga máxima en N en Ln (N) 39,20
    R - Constante del muelle (N/mm) 2,79
    db - Bucles de alambre (mm) 1,00
  3. BF-10982
    En stock: 6
    d - Diámetro del alambre (mm) 1,00
    De - Diámetro externo (mm) 7,30
    L0 - Longitud sin carga (mm) 60,00
    Ln - Longitud máx. con carga (mm) 75,40
    Sn - Recorrido máximo (mm) 15,40
    Fn - Carga máxima en N en Ln (N) 23,90
    R - Constante del muelle (N/mm) 1,55
    db - Bucles de alambre (mm) 1,00
  4. BF-10983
    En stock: 7
    d - Diámetro del alambre (mm) 1,60
    De - Diámetro externo (mm) 14,10
    L0 - Longitud sin carga (mm) 80,00
    Ln - Longitud máx. con carga (mm) 114,00
    Sn - Recorrido máximo (mm) 3,40
    Fn - Carga máxima en N en Ln (N) 117,00
    R - Constante del muelle (N/mm) 3,45
    db - Bucles de alambre (mm) 1,60
  5. BF-10984
    En stock: 3
    d - Diámetro del alambre (mm) 1,60
    De - Diámetro externo (mm) 14,10
    L0 - Longitud sin carga (mm) 100,00
    Ln - Longitud máx. con carga (mm) 150,00
    Sn - Recorrido máximo (mm) 50,00
    Fn - Carga máxima en N en Ln (N) 119,00
    R - Constante del muelle (N/mm) 2,34
    db - Bucles de alambre (mm) 1,60
  6. BF-10985
    En stock: 5
    d - Diámetro del alambre (mm) 1,60
    De - Diámetro externo (mm) 14,10
    L0 - Longitud sin carga (mm) 125,00
    Ln - Longitud máx. con carga (mm) 201,00
    Sn - Recorrido máximo (mm) 76,00
    Fn - Carga máxima en N en Ln (N) 121,00
    R - Constante del muelle (N/mm) 1,58
    db - Bucles de alambre (mm) 1,60
  7. BF-10986
    En stock: 6
    d - Diámetro del alambre (mm) 2,00
    De - Diámetro externo (mm) 22,00
    L0 - Longitud sin carga (mm) 150,00
    Ln - Longitud máx. con carga (mm) 218,00
    Sn - Recorrido máximo (mm) 68,00
    Fn - Carga máxima en N en Ln (N) 141,00
    R - Constante del muelle (N/mm) 2,05
    db - Bucles de alambre (mm) 2,00
  8. BF-10987
    En stock: 7
    d - Diámetro del alambre (mm) 2,00
    De - Diámetro externo (mm) 22,00
    L0 - Longitud sin carga (mm) 175,00
    Ln - Longitud máx. con carga (mm) 275,00
    Sn - Recorrido máximo (mm) 100,00
    Fn - Carga máxima en N en Ln (N) 140,00
    R - Constante del muelle (N/mm) 1,40
    db - Bucles de alambre (mm) 2,00
  9. BF-10988
    En stock: 3
    d - Diámetro del alambre (mm) 2,00
    De - Diámetro externo (mm) 22,00
    L0 - Longitud sin carga (mm) 200,00
    Ln - Longitud máx. con carga (mm) 306,00
    Sn - Recorrido máximo (mm) 106,00
    Fn - Carga máxima en N en Ln (N) 119,00
    R - Constante del muelle (N/mm) 1,12
    db - Bucles de alambre (mm) 2,00
  10. BF-10989
    En stock: 7
    d - Diámetro del alambre (mm) 2,00
    De - Diámetro externo (mm) 22,00
    L0 - Longitud sin carga (mm) 225,00
    Ln - Longitud máx. con carga (mm) 375,00
    Sn - Recorrido máximo (mm) 150,00
    Fn - Carga máxima en N en Ln (N) 141,00
    R - Constante del muelle (N/mm) 0,94
    db - Bucles de alambre (mm) 2,00

Artículos 1-10 de 20

Página
por página
Fijar Dirección Descendente
Material

Acero inoxidable:
DIN 17224 AISI 302 WERKSTOFF Nº 1.4310
Temperatura de servicio entre -200 ºC y +250 ºC

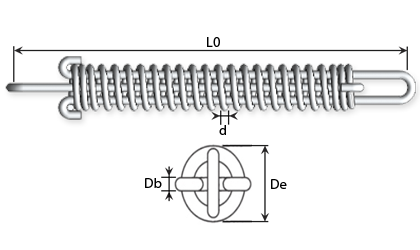

Terminología
Technical information - draw bar springs
d
=
Alambre en mm (muelle)
db
=
Alambre en mm (anclaje)
De
=
Diámetro externo del muelle
Bi
=
Diámetro interno del anclaje
Lh
=
Altura interna del anclaje
R
=
Fuerza del muelle N/mm
L0
=
Medición de la longitud interna total sin carga en los anclajes
Ln
=
Longitud máx. con carga
sn
=
Recorrido máx.
Fn
=
Fuerza máx.
