Arandelas elásticas onduladas
Las arandelas onduladas se utilizan cuando es necesario compensar una holgura axial, por ejemplo en cojinetes de bolas, bridas, arandelas, etc. Las arandelas onduladas están diseñadas para tener 2 curvas.
Comprar por
Opciones de compra

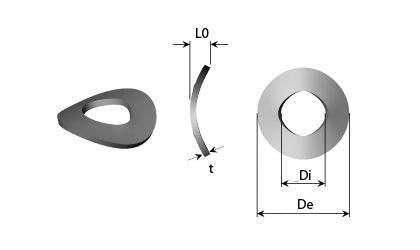

| Ver precios - Añadir al carrito | Material | De Diámetro externo (mm) |
Di Diámetro interno (mm) |
h max Altura máxima (mm) |
h min Altura mínima (mm) |
s Grosor (mm) |
Nº de stock | Stock | Esquema técnico | Leer más | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Acero para muelles | 8,00 | 3,20 | 1,60 | 0,80 | 0,50 | 63000 |
|
|
||||
| Acero para muelles | 8,00 | 3,70 | 1,80 | 0,90 | 0,50 | 63010 |
|
|
||||
| Acero para muelles | 9,00 | 4,30 | 2,00 | 1,00 | 0,50 | 63020 |
|
|
||||
| Acero para muelles | 11,00 | 5,30 | 2,20 | 1,10 | 0,50 | 63030 |
|
|
||||
| Acero para muelles | 12,00 | 6,40 | 2,60 | 1,30 | 0,50 | 63040 |
|
|
||||
| Acero para muelles | 14,00 | 7,40 | 3,00 | 1,50 | 0,80 | 63050 |
|
|
||||
| Acero para muelles | 15,00 | 8,40 | 3,00 | 1,50 | 0,80 | 63060 |
|
|
||||
| Acero para muelles | 17,00 | 8,40 | 3,40 | 1,70 | 0,80 | 63070 |
|
|
||||
| Acero para muelles | 18,00 | 10,50 | 4,20 | 2,10 | 1,00 | 63080 |
|
|
||||
| Acero para muelles | 21,00 | 10,50 | 4,20 | 2,10 | 1,00 | 63090 |
|
|
- 63000En stock: 2.000
Material Acero para muellesDe - Diámetro externo (mm) 8,00Di - Diámetro interno (mm) 3,20h max - Altura máxima (mm) 1,60h min - Altura mínima (mm) 0,80s - Grosor (mm) 0,50
- 63010En stock: 935
Material Acero para muellesDe - Diámetro externo (mm) 8,00Di - Diámetro interno (mm) 3,70h max - Altura máxima (mm) 1,80h min - Altura mínima (mm) 0,90s - Grosor (mm) 0,50
- 63020En stock: 1.232
Material Acero para muellesDe - Diámetro externo (mm) 9,00Di - Diámetro interno (mm) 4,30h max - Altura máxima (mm) 2,00h min - Altura mínima (mm) 1,00s - Grosor (mm) 0,50
- 63030En stock: 362
Material Acero para muellesDe - Diámetro externo (mm) 11,00Di - Diámetro interno (mm) 5,30h max - Altura máxima (mm) 2,20h min - Altura mínima (mm) 1,10s - Grosor (mm) 0,50
- 63040En stock: 508
Material Acero para muellesDe - Diámetro externo (mm) 12,00Di - Diámetro interno (mm) 6,40h max - Altura máxima (mm) 2,60h min - Altura mínima (mm) 1,30s - Grosor (mm) 0,50
- 63050En stock: 5.633
Material Acero para muellesDe - Diámetro externo (mm) 14,00Di - Diámetro interno (mm) 7,40h max - Altura máxima (mm) 3,00h min - Altura mínima (mm) 1,50s - Grosor (mm) 0,80
- 63060En stock: 1.061
Material Acero para muellesDe - Diámetro externo (mm) 15,00Di - Diámetro interno (mm) 8,40h max - Altura máxima (mm) 3,00h min - Altura mínima (mm) 1,50s - Grosor (mm) 0,80
- 63070En stock: 225
Material Acero para muellesDe - Diámetro externo (mm) 17,00Di - Diámetro interno (mm) 8,40h max - Altura máxima (mm) 3,40h min - Altura mínima (mm) 1,70s - Grosor (mm) 0,80
- 63080En stock: 238
Material Acero para muellesDe - Diámetro externo (mm) 18,00Di - Diámetro interno (mm) 10,50h max - Altura máxima (mm) 4,20h min - Altura mínima (mm) 2,10s - Grosor (mm) 1,00
- 63090En stock: 419
Material Acero para muellesDe - Diámetro externo (mm) 21,00Di - Diámetro interno (mm) 10,50h max - Altura máxima (mm) 4,20h min - Altura mínima (mm) 2,10s - Grosor (mm) 1,00
Material
DIN 17222 - C 75 - WERKSTOFF NO. 1.0605
Descripción
Las arandelas elásticas onduladas se utilizan cuando es necesario compensar una separación axial. Como por ejemplo, para compensar una pequeña cantidad de separación en cojinetes de bolas, bridas, arandelas, etc. Las arandelas elásticas onduladas están diseñadas para tener 2 ondulaciones.
Superficie
Galvanizado de 9-12 my.
