Arandelas de soporte y Arandelas de ajuste

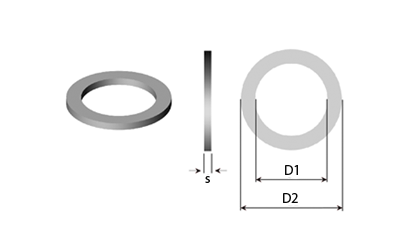

Dibujo técnico - Arandelas de soporte & Arandelas de ajuste

Las arandelas de apoyo y ajuste son discos planos que se utilizan en puntos en que haya que compensar una holgura axial. Esto podría ocurrir en un mandril con anilla/cojinete de seguridad, entre los cuales hay una holgura que hay que compensar. Combinando los distintos grosores de las arandelas, puede compensar con precisión esa holgura. Las arandeleas de apoyo son las más gruesas, y sirven para compensar holguras más grandes, mientras que las arandelas de ajuste están disponibles en distintos grosores, empezando desde 0,1 mm, y con tolerancias de 0,03 a 0,05 mm.

El número de almacén de una arandela de ajuste consiste en una letra y cinco dígitos (S7****)

El número de almacén de una arandela de apoyo consiste en una letra y cinco dígitos (S7****)

Las arandelas de apoyo de más de 1,5 mm de grosor se fijan a las superficies.

Comprar por
Opciones de compra
De - Diámetro externo (mm)
Di - Diámetro interno (mm)
s - Grosor (mm)
Tolerancias (mm)
Material

Artículos 1-10 de 338

por página
Fijar Dirección Descendente
Di
Diámetro interno (mm)
De
Diámetro externo (mm)
s
Grosor (mm)
Tolerancias (mm) Nº de stock Esquema técnico Comparar Leer más 3D CAD Stock Ver precios - Añadir al carrito
3,00 6,00 0,10 -0,03 S75000 S75000 1.124
3,00 6,00 0,20 -0,04 S75020 S75020 1.639
3,00 6,00 0,30 -0,05 S75040 S75040 925
3,00 6,00 0,50 -0,05 S75050 S75050 595
3,00 6,00 1,00 -0,05 S90000 S90000 1.174
3,00 6,00 1,00 -0,05 S75060 S75060 525
4,00 8,00 0,10 -0,03 S75070 S75070 1.571
4,00 8,00 0,20 -0,04 S75090 S75090 426
4,00 8,00 0,30 -0,05 S75110 S75110 1.396
4,00 8,00 0,50 -0,05 S75120 S75120 117
  1. S75000
    En stock: 1.124
    Di - Diámetro interno (mm) 3,00
    De - Diámetro externo (mm) 6,00
    s - Grosor (mm) 0,10
    Tolerancias (mm) -0,03
  2. S75020
    En stock: 1.639
    Di - Diámetro interno (mm) 3,00
    De - Diámetro externo (mm) 6,00
    s - Grosor (mm) 0,20
    Tolerancias (mm) -0,04
  3. S75040
    En stock: 925
    Di - Diámetro interno (mm) 3,00
    De - Diámetro externo (mm) 6,00
    s - Grosor (mm) 0,30
    Tolerancias (mm) -0,05
  4. S75050
    En stock: 595
    Di - Diámetro interno (mm) 3,00
    De - Diámetro externo (mm) 6,00
    s - Grosor (mm) 0,50
    Tolerancias (mm) -0,05
  5. S90000
    En stock: 1.174
    Di - Diámetro interno (mm) 3,00
    De - Diámetro externo (mm) 6,00
    s - Grosor (mm) 1,00
    Tolerancias (mm) -0,05
  6. S75060
    En stock: 525
    Di - Diámetro interno (mm) 3,00
    De - Diámetro externo (mm) 6,00
    s - Grosor (mm) 1,00
    Tolerancias (mm) -0,05
  7. S75070
    En stock: 1.571
    Di - Diámetro interno (mm) 4,00
    De - Diámetro externo (mm) 8,00
    s - Grosor (mm) 0,10
    Tolerancias (mm) -0,03
  8. S75090
    En stock: 426
    Di - Diámetro interno (mm) 4,00
    De - Diámetro externo (mm) 8,00
    s - Grosor (mm) 0,20
    Tolerancias (mm) -0,04
  9. S75110
    En stock: 1.396
    Di - Diámetro interno (mm) 4,00
    De - Diámetro externo (mm) 8,00
    s - Grosor (mm) 0,30
    Tolerancias (mm) -0,05
  10. S75120
    En stock: 117
    Di - Diámetro interno (mm) 4,00
    De - Diámetro externo (mm) 8,00
    s - Grosor (mm) 0,50
    Tolerancias (mm) -0,05

Artículos 1-10 de 338

por página
Fijar Dirección Descendente
Material

Arandelas de soporte: Acero para muelles DIN 17222 - WERKSTOFF Nº 1.0605
Dureza, entre 440 y 500 HV 10

Arandelas de ajuste: Acero 2 K 50 DIN 1624
Dureza, entre 170 y 225 Hv 10

¿Qué es qué?

Arandelas de apoyo: Números de producto que empiezan por S7 (p. ej. S75100)
Arandelas de ajuste: Números de producto que empiezan por S9 (p. ej. S90100)

Descripción

Las arandelas de apoyo y de ajuste son arandelas planas que se usan combinadas cuando hay que compensar la holgura axial. Esto podría ocurrir en un eje con anilla de cierre/cojinete de seguridad, entre los cuales hay una holgura que hay que compensar. Combinando arandelas de diferente grosor se puede compensar la holgura con precisión.

Las arandelas de soporte con un grosor de más de 1,5 mm tienen una superficie rectificada.

Superficie

Fosfatado y lubricado.
