Arandelas de platillo 50CrV4 - 302 - 304 - 316

Arandelas de platillo

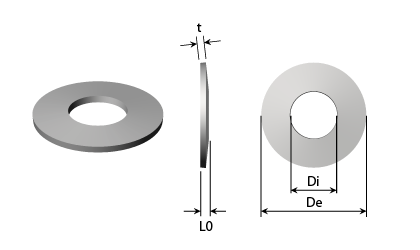

Esquema técnico - Arandelas de platillo
Ir a información técnica

Si hace su pedido de lunes a jueves antes de las 15:30 y el viernes antes de las 14:45, le enviaremos su pedido el mismo día con una entrega prevista de 2 a 4 días. Esto se aplica a todos los muelles de disco en stock

Esto se aplica a todos los muelles de disco en stock

Consulte los descuentos por volumen y los precios haciendo clic en la cesta de la compra junto al producto en cuestión.

Use las barras deslizantes que encontrará a continuación para navegar de un modo rápido y fácil.

¿Qué es un muelle de disco?


Un muelle de platillo proporciona mucha fuerza en una carrera corta, y por eso se suele utilizar en construcciones que requieran una gran fuerza en un espacio mínimo. La arandela de platillo está diseñada como una arandela elástica cónica que genera resistencia cuando se comprime, con lo que da a las arandelas su efecto muelle.

Obtenga más potencia de las arandelas de platillo


Si no basta con una arandela de platillo para obtener la fuerza y carrera deseadas, se pueden combinar/apilar varias.

Si se introducen 2 arandelas de platillo idénticas una en la otra, se consigue 2x la fuerza y 1x la carrera.
Si se colocan 2 arandelas de platillo idénticas una contra la otra, se consigue 1x la fuerza y 2x la carrera.

Por tanto, combinando pilas idénticas se puede ajustar la fuerza y la carrera a la tarea.

Arandelas de platillo negras


Los muelles de disco negro están fosfatados y lubricados, lo cual les ofrece un cierto grado de protección, pero no una protección definitiva contra la oxidación.

Arandelas de platillo de acero inoxidable


Nuestras arandelas de platillo de acero inoxidable están fabricadas en material AISI 302, AISI 304 & AISI 316. Recomendamos usarlas en entornos húmedos o mojados.

Mostrar más Muestra menos

45-70092-description

Acero para muelles - Lubricado

45-70015-description

Acero inoxidable 302

45-70023-description

Acero inoxidable 304

45-70184-description

Acero inoxidable 316
Comprar por
Opciones de compra
De - Diámetro externo (mm)
Di - Diámetro interno (mm)
t - Grosor (mm)
L0 - Longitud sin carga (mm)
L - Altura en F con carga (mm)
F - Fuerza (N)
s - Recorrido máx. (mm)
Material

Artículos 1-10 de 935

Fijar Dirección Descendente
Ver precios - Añadir al carrito Material De
Diámetro externo (mm)		 Di
Diámetro interno (mm)		 t
Grosor (mm)		 L0
Longitud sin carga (mm)		 L
Altura en F con carga (mm)		 F
Fuerza (N)		 s
Recorrido máx. (mm)		 Nº de stock Stock Esquema técnico Leer más 3D CAD
Acero inoxidable 304 6,00 3,20 0,30 0,45 0,34 116,00 0,11 600-320-30-304 600-320-30-304
Acero inoxidable 302 6,00 3,20 0,30 0,45 0,34 99,45 0,11 00600100RF 00600100RF
Acero inoxidable 316 6,00 3,20 0,30 0,45 0,34 116,00 0,11 600-320-30-316 600-320-30-316
Acero para muelles - Lubricado 6,00 3,20 0,30 0,45 0,34 119,00 0,11 600-320-30 600-320-30
Acero inoxidable 304 8,00 3,20 0,20 0,40 0,25 25,00 0,15 800-320-20-304 800-320-20-304
Acero inoxidable 316 8,00 3,20 0,20 0,40 0,25 25,00 0,15 800-320-20-316 800-320-20-316
Acero para muelles - Lubricado 8,00 3,20 0,20 0,40 0,25 26,00 0,15 00800200 00800200
Acero para muelles - Lubricado 8,00 3,20 0,20 0,40 0,25 26,00 0,15 800-320-20 800-320-20
Acero inoxidable 316 8,00 3,20 0,30 0,55 0,36 101,00 0,19 800-320-30-316 800-320-30-316
Acero para muelles - Lubricado 8,00 3,20 0,30 0,55 0,36 104,30 0,19 800-320-30 800-320-30
  1. 600-320-30-304
    En stock: 1.096
    600-320-30-304
    Material Acero inoxidable 304
    De - Diámetro externo (mm) 6,00
    Di - Diámetro interno (mm) 3,20
    t - Grosor (mm) 0,30
    L0 - Longitud sin carga (mm) 0,45
    L - Altura en F con carga (mm) 0,34
    F - Fuerza (N) 116,00
    s - Recorrido máx. (mm) 0,11
  2. 00600100RF
    En stock: 2.478
    00600100RF
    Material Acero inoxidable 302
    De - Diámetro externo (mm) 6,00
    Di - Diámetro interno (mm) 3,20
    t - Grosor (mm) 0,30
    L0 - Longitud sin carga (mm) 0,45
    L - Altura en F con carga (mm) 0,34
    F - Fuerza (N) 99,45
    s - Recorrido máx. (mm) 0,11
  3. 600-320-30-316
    En stock: 8.442
    600-320-30-316
    Material Acero inoxidable 316
    De - Diámetro externo (mm) 6,00
    Di - Diámetro interno (mm) 3,20
    t - Grosor (mm) 0,30
    L0 - Longitud sin carga (mm) 0,45
    L - Altura en F con carga (mm) 0,34
    F - Fuerza (N) 116,00
    s - Recorrido máx. (mm) 0,11
  4. 600-320-30
    En stock: 18.596
    600-320-30
    Material Acero para muelles - Lubricado
    De - Diámetro externo (mm) 6,00
    Di - Diámetro interno (mm) 3,20
    t - Grosor (mm) 0,30
    L0 - Longitud sin carga (mm) 0,45
    L - Altura en F con carga (mm) 0,34
    F - Fuerza (N) 119,00
    s - Recorrido máx. (mm) 0,11
  5. 800-320-20-304
    En stock: 3.615
    800-320-20-304
    Material Acero inoxidable 304
    De - Diámetro externo (mm) 8,00
    Di - Diámetro interno (mm) 3,20
    t - Grosor (mm) 0,20
    L0 - Longitud sin carga (mm) 0,40
    L - Altura en F con carga (mm) 0,25
    F - Fuerza (N) 25,00
    s - Recorrido máx. (mm) 0,15
  6. 800-320-20-316
    En stock: 9.455
    800-320-20-316
    Material Acero inoxidable 316
    De - Diámetro externo (mm) 8,00
    Di - Diámetro interno (mm) 3,20
    t - Grosor (mm) 0,20
    L0 - Longitud sin carga (mm) 0,40
    L - Altura en F con carga (mm) 0,25
    F - Fuerza (N) 25,00
    s - Recorrido máx. (mm) 0,15
  7. 00800200
    En stock: 13.640
    00800200
    Material Acero para muelles - Lubricado
    De - Diámetro externo (mm) 8,00
    Di - Diámetro interno (mm) 3,20
    t - Grosor (mm) 0,20
    L0 - Longitud sin carga (mm) 0,40
    L - Altura en F con carga (mm) 0,25
    F - Fuerza (N) 26,00
    s - Recorrido máx. (mm) 0,15
  8. 800-320-20
    En stock: 19.961
    800-320-20
    Material Acero para muelles - Lubricado
    De - Diámetro externo (mm) 8,00
    Di - Diámetro interno (mm) 3,20
    t - Grosor (mm) 0,20
    L0 - Longitud sin carga (mm) 0,40
    L - Altura en F con carga (mm) 0,25
    F - Fuerza (N) 26,00
    s - Recorrido máx. (mm) 0,15
  9. 800-320-30-316
    En stock: 9.305
    800-320-30-316
    Material Acero inoxidable 316
    De - Diámetro externo (mm) 8,00
    Di - Diámetro interno (mm) 3,20
    t - Grosor (mm) 0,30
    L0 - Longitud sin carga (mm) 0,55
    L - Altura en F con carga (mm) 0,36
    F - Fuerza (N) 101,00
    s - Recorrido máx. (mm) 0,19
  10. 800-320-30
    En stock: 19.955
    800-320-30
    Material Acero para muelles - Lubricado
    De - Diámetro externo (mm) 8,00
    Di - Diámetro interno (mm) 3,20
    t - Grosor (mm) 0,30
    L0 - Longitud sin carga (mm) 0,55
    L - Altura en F con carga (mm) 0,36
    F - Fuerza (N) 104,30
    s - Recorrido máx. (mm) 0,19
Página
por página
Acero para muelles - Lubricado

Superficie:
Fosfatado y lubricado.
Temperatura de servicio:
Entre -20 ºC y +100 ºC
Clasificación:
Grosor del material (t) inferior a 1,25mm:
CK 67, CK 75 y CK 85 de acuerdo con lo establecido en la norma DIN 17222
Espesor del material (t) desde 1,25 mm en adelante:
50 CRV 4 de acuerdo con lo establecido en las normas DIN 17222 y DIN 17221
Forma:
Grosor del material (t) inferior a 1,25mm:
Perforado, moldeado en frío con bordes biselados
Grosor del material (t) entre 1,25mm y 6,00mm:
Perforado, moldeado en frío y diámetros torneados
Grosor del material (t) a partir de 6,00mm:
Modelado en frío o en caliente, con toda las superficies mecanizadas
Los espesores de los resortes de disco terminados pueden medir menos que el espesor especificado, ya que el espesor especificado es antes del mecanizado.
Acero inoxidable 302, 304 & 316

Temperatura de servicio:
Entre -200 ºC y +200 ºC
Clasificación:
Acero inoxidable 302: W. Nr. 1.4310
Acero inoxidable 304: W. Nr. 1.4301
Acero inoxidable 316: N.º W. 1.4401
Forma:
Grosor del material (t) inferior a 1,25mm:
Perforado, moldeado en frío con bordes biselados
Grosor del material (t) entre 1,25mm y 6,00mm:
Perforado, moldeado en frío y diámetros torneados
Grosor del material (t) a partir de 6,00mm:
Modelado en frío o en caliente, con toda las superficies mecanizadas
Los espesores de los resortes de disco terminados pueden medir menos que el espesor especificado, ya que el espesor especificado es antes del mecanizado.

Todos nuestros resortes de disco son magnéticos, incluidos los de AISI 316. Esto se debe a la forma en que se producen. Si desea resortes de disco no magnéticos, comuníquese con nosotros a: [email protected]

Acero para muelles - Lubricado & Acero inoxidable 302 - 8 dígitos en el número de artículo (por ejemplo, 00600100) y acero inoxidable 302 (00600100RF)


La dimensión de los muelles corresponde a DIN 2093. Las dimensiones del catálogo son medidas sin mecanizar. Por lo tanto, las mediciones reales pueden ser diferentes de las que aparecen en las tablas del catálogo. Esto se aplica a diámetros y grosores.

La fuerza se calcula teoréticamente, y se ofrece a modo de guía, ya que admite grandes tolerancias.

50 CrV4 y acero inoxidable 304 y acero inoxidable 316 (todos con números de stock como 1200-420-50 y 1200-420-50-304 y 1200-420-50-316)


Los resortes 50 CrV4 y acero inoxidable 304 y acero inoxidable 316 están dimensionados según DIN 16983, que otorga las siguientes tolerancias.

La fuerza se calcula teoréticamente, y se ofrece a modo de guía, ya que admite grandes tolerancias.

Tamaño de diámetro. (mm)
desde
a
>3
6
>6
10
>10
18
>18
30
>30
50
>50
80
>80
120
>120
180
>180
250
>250
315
>315
400
>400
500
Tolerancia (mm)
De
Di
Conc
0 / -0,12
0,12 / 0
0,15
0 / -0,15
0,15 / 0
0,18
0 / -0,18
0,18 / 0
0,22
0 / -0,21
0,21 / 0
0,26
0 / -0,25
0,25 / 0
0,32
0 / -0,30
0,30 / 0
0,60
0 / -0,35
0,35 / 0
0,70
0 / -0,40
0,40 / 0
0,80
0 / -0,46
0,46 / 0
0,92
0 / -0,52
0,52 / 0
1,04
0 / -0,57
0,57 / 0
1,14
0 / -0,63
0,63 / 0
1,26


Espesor t (mm)
desde
a
0,20
0,60
>0,60
<1,25
1,25
3,80
>3,80
6,00
>6,00
16,00
Tolerancia en espesor t
i mm
+0,02 / -0,06
+0,03 / -0,09
+0,04 / -0,12
+0,05 / -0,15
+0,10 / -0,10


Espesor t(mm)
desde
a
0,00
<1,25
>1,25
2,00
>2,00
3,00
>3,00
6,00
>6,00
16,00
Tolerancia en altura L0(mm)
mm
+0,10 / -0,05
+0,15 / -0,08
+0,20 / -0,10
+0,30 / -0,15
+0,30 / -0,30


Espesor t (mm)
desde
a
0,00
<1,25
1,25
3,00
>3,00
6,00
>6,00
16,00
Tolerancia de F en la longitud de prueba Ltest
Ltest = L0 - 0,75*s
+25,0% / -7,5%
+15,0% / -7,5%
+15,0% / -7,5%
+15,0% / -7,5%


Si desea una ficha técnica en PDF o un dibujo CAD en 3D del muelle en formato .step, .iges o .sat, puede descargarla gratuitamente haciendo clic en el símbolo CAD en 3D que aparece junto al número de artículo en la tabla.

La vida útil de un muelle suele ser muy difícil de definir. Entran en juego un gran número de parámetros, por lo que es imposible determinar una vida útil.

Los parámetros que influyen significativamente en la vida útil son: instalación, método de instalación, número de movimientos, vibraciones, sacudidas, torsión, longitud de carrera, carrera no axial, temperatura, desgaste contra otras superficies, entorno de uso, posibles agentes de limpieza, impactos laterales, etc.

Aplicar la carga máxima sobre el muelle o superarla acortará su vida útil y provocará que se deforme de manera permanente.
